Hva er en jordfeilbryter, og hvorfor er den viktig?

Jordfeilbryteren er en av de viktigste komponentene i et elektrisk anlegg – særlig når det gjelder trygg lading av elbil hjemme eller på jobb. Den beskytter deg, familien din og det elektriske anlegget mot livsfarlige elektriske feil. Men hvordan fungerer den? Og hvilken type trenger du til en ladeboks?

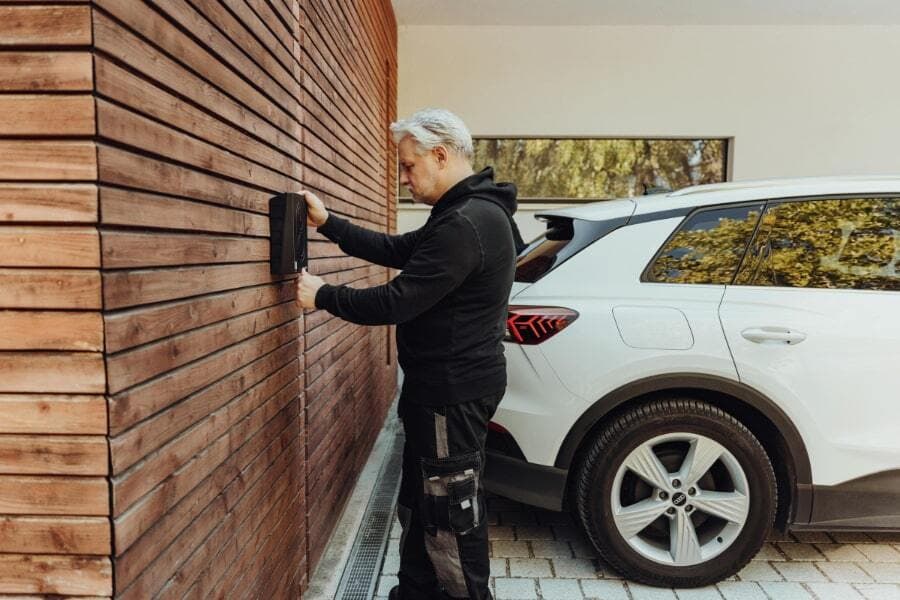

En mann i svart hettegenser installerer en Zaptec Go lader på et hus med vertikale trepaneler. En hvit elbil står parkert ved siden av på en steinlagt innkjørsel.

I denne guiden får du svar på alt du trenger å vite om jordfeilbrytere – hva de gjør, hvordan de virker, og hvorfor de er helt nødvendige ved installasjon av ladeboks.

Hva er en jordfeilbryter?

En jordfeilbryter er en sikkerhetsenhet som automatisk kutter strømmen hvis det oppdages en jordfeil – altså at strømmen går en annen vei enn den skal, for eksempel via et kabinett eller et menneske. Den er en livreddende komponent i elektriske anlegg.

Hvordan fungerer en jordfeilbryter?

Den overvåker kontinuerlig strømmen som går inn og ut i kretsen. Ved ubalanse – som lekkasjestrøm – brytes strømmen på brøkdelen av et sekund. Dette reduserer risikoen for både elektriske støt og brann.

Hvorfor er jordfeilbrytere viktige?

De beskytter ikke bare mennesker, men også husdyr, utstyr og bolig. Forskrift om elektriske lavspenningsanlegg setter krav til beskyttelse mot elektrisk feil i det elektriske anlegget, Jordfeilbryter er i dag påbudt på alle forbrukskurser opp til sikringstørrelse på 32 ampere og med berøringsspenning over 50 volt

Typer jordfeilbrytere: Type A vs. Type B

Jordfeilbryter Type A

Registrerer vekselstrøm (AC) og pulserende likestrøm. Brukes i de fleste boliginstallasjoner.

Jordfeilbryter Type B

Registrerer også glatt likestrøm – noe som kan forekomme ved elbillading. Denne typen er ofte påkrevd for ladebokser.

Type A eller B – hva trenger du?

Ved installasjon av ladeboks anbefales Type B, da feilstrømmer fra elbiler kan gå ubemerket forbi en Type A. Alternativt kan man bruke Type A kombinert med DC-beskyttelse (RDC-DD) iht. IEC 62955.

Trenger ladebokser jordfeilvern?

Ja – i henhold til forskrift om elektriske lavspenningsanlegg må alle ladebokser ha jordfeilvern. Dette kan være integrert (som i Zaptec Pro) eller monteres eksternt. Uansett må det sikre både vekselstrøm og likestrøm.

Krav til jordfeilvern ved installasjon av ladeboks

Ifølge NEK 400 og internasjonal standard (IEC 61851) må hver ladeboks ha individuell beskyttelse. Type B tilfredsstiller både AC og DC, alternativt Type A + RDC-DD i henhold til IEC 62955.

Installasjon av jordfeilbryter – trinn for trinn

  1. Behovsanalyse – hva skal beskyttes?
  2. Valg av riktig type (A eller B)
  3. Montering i sikringsskap
  4. Funksjonstest og dokumentasjon

Les mer hos DSB

Hvem kan installere jordfeilbryter?

Installasjon må utføres av en registrert elektroinstallatør. Dette er klassifisert som elektroarbeid, og kan ikke utføres av ufaglærte.

Hvorfor er riktig jordfeilbryter viktig ved elbillading?

Lading krever høy effekt over lang tid, og stiller store krav til sikkerheten. En korrekt installert jordfeilbryter forhindrer skade på både bolig og bil – og reduserer risiko for brann.

Slik samspiller jordfeilbryter og ladeboks

Ladeboksen og jordfeilvernet jobber sammen for å sikre trygg lading. Zaptec Go og Zaptec Pro har ulike innebygde løsninger som møter kravene, men det er viktig å sjekke spesifikasjonene for hver installasjon.

Zaptec Pro

Zaptec Pro har integrert Type B-jordfeilbryter i henhold til IEC 62423. Den utfører automatisk selvtest før hver ladesesjon.

Les mer: Zaptec Pro MID

Zaptec Go

Zaptec Go har innebygd DC-beskyttelse for over 6 mA, iht. IEC 62955. Jordfeilvernet må likevel kompletteres med en ekstern Type A 30mA jordfeilbryter. Dette gjelder alle ladebokser uten fullverdig integrert vern.

Les mer: Zaptec Go

Finnes det støtteordninger for jordfeilvern?

Enova gir støtte til ladeanlegg i borettslag og sameier, inkludert krav til sikkerhet. For privatpersoner finnes ikke spesifikke støtteordninger kun for jordfeilvern, men det inngår i installasjonskostnadene ved kjøp av komplett hjemmelader.

Les mer om Enova-støtte til ladeanlegg

Vil du kjøpe en ladeboks?

Uansett om du skal lade hjemme, i borettslag eller i bedrift – er riktig jordfeilvern avgjørende for sikkerheten. Med Zaptec får du trygge løsninger hvor sikkerhet er innebygd fra start.
